フルブローカプラ FBHシリーズ


特長

・接続・分離時はバルブが閉止、内圧ゼロの状態でスムーズ操作。

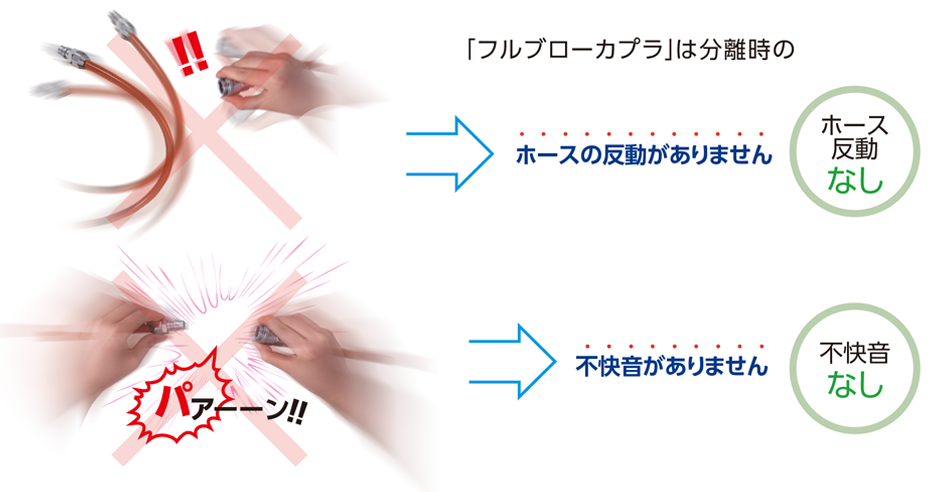

・分離時はプラグ側の残圧を排気、不快音や反動を解消。
・接続状態のままでバルブの開閉操作が可能。
・不意の分離を防止するスリーブロック機能を内蔵。
・低圧損・大流量を実現。最大で約40%の流量アップ。
・ハイカプラと比べて30~45%の軽量化。

スムーズな接続・分離

接続・分離時はバルブが閉止、内圧ゼロでスムーズに操作できます。

接続
負荷のない(内圧ゼロ)状態でスムーズにワンタッチ接続。


分離
スリーブBを操作してプラグ側の残圧をパージし、
負荷のない(内圧ゼロ)状態でスムーズに分離。

接続動画

分離動画

開閉バルブ内蔵

接続状態のままバルブの開閉操作が可能です。

【接続】
プラグ未接続状態ではスリーブ(B)は動かず、空気が流れない安全設計。
プラグ接続後、スリーブ(B)をプラグ側にスライドさせてバルブを開きます。


【分離】
スリーブ(B)を操作してバルブを閉じないとスリーブ(A)は動かず、
バルブを閉じないとプラグが分離できない安全設計。
①スリーブ(B)を引きバルブを閉じてプラグ側の残圧をパージ。
②スリーブ(A)を引いてプラグを分離します。


アニメーション:接続 → バルブを開く → バルブを閉じる+パージ → 分離


スリーブロック機能

使用中に意図せずバルブが閉じたりプラグが外れることをスリーブをロックして防止します。



残圧パージ機能

バルブを閉じるとプラグ側の残圧をパージ(排気)します。


fbh-p4.png fbh_vi3.pngカプラ分離比較動画

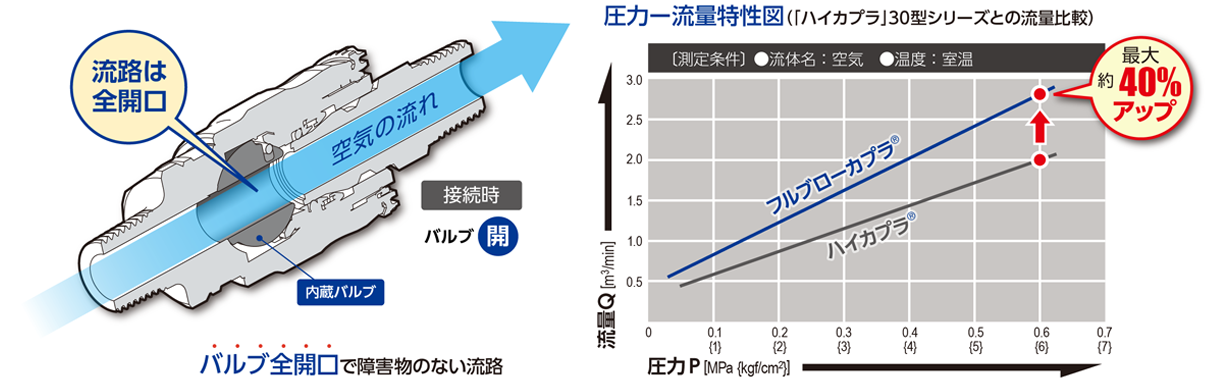

大流量・低圧損

独自のバルブ機構で圧力損失を抑え大流量を実現。

「フルブローカプラ」は、圧力損失を最小レベルに抑え、従来型と比較して約40%の流量アップが得られます。
※1次圧力:0.6MPa(開放時)参考数値


軽量

ハイカプラ®比 30~45%の軽量化。



仕様

本体材質 アルミニウム合金
取付サイズ ねじ用、ホース取付用 R 1/4〜R 1/2、Rc 1/4〜Rc 1/2、1/4〜1/2ホース
ウレタンホース取付用 ø6.5×ø10・ø8×ø12・ø8.5×ø12.5・ø11×ø16ホース
最高使用圧力 *1 1.5MPa {15kgf/cm2}
耐圧力 *2 2.0MPa {20kgf/cm2}
シール材質
使用温度範囲 *3
シール材質 表示記号 使用温度範囲 備考
ニトリルゴム NBR (SG) -20˚C〜+60˚C 標準材質
真空用途適合性 単体時および接続時ともに不可
互換性カプラ 「ハイカプラ」の10型・17型・20型・30型・40型と接続できます。
「ハイカプラ」シリーズ、「ナットカプラ」シリーズの各製品と接続できます。
※一部の樹脂製(「ハイカプラ」250(生産中止品))プラグとは互換性がありません。


fbh_SH_dp.png"




製品型式 相手側
ホースサイズ
質量
(g)
寸法 (mm)
L A øT øB
FBH-20SH 1/4 70 (77) 30 9 5.5
FBH-30SH 3/8 74 (81) 34 11.3 8
FBH-40SH 1/2 85 (83) 36 15 10


fbh_SM_dp.png"




製品型式 相手側取付
ねじサイズ
質量
(g)
寸法 (mm)
L H T øB
FBH-20SM Rc 1/4 71 (62) 六角22 R 1/4 8
FBH-30SM Rc 3/8 75 (62) 六角22 R 3/8 11
FBH-40SM Rc 1/2 86 (66) 六角22 R 1/2 15


fbh_SF_dp.png"




製品型式 相手側取付
ねじサイズ
質量
(g)
寸法 (mm)
L H T
FBH-20SF R 1/4 77 (54.5) 六角22 Rc 1/4
FBH-30SF R 3/8 69 (54.5) 六角22 Rc 3/8
FBH-40SF R 1/2 90 (61) 六角26 Rc 1/2


fbh_SN_dp.png"




製品型式 相手側
ホースサイズ
(mm)
質量
(g)
寸法 (mm)
L H T øB
FBH-65SN ø6.5×ø10 64 (64) 六角22 六角17 5.5
FBH-80SN ø8×ø12 67 (66) 六角22 六角19 7.5
FBH-85SN ø8.5×ø12.5 68 (66) 六角22 六角19 7.5
FBH-110SN ø11×ø16 86 (71) 六角26 六角24 10

使用上のお願い


「フルブローカプラ注意書」ならびに「カプラ製品総合カタログ」の【カプラ全般に関するご注意】の事項をよく読み、遵守してください。
*1.「カプラ」を連続使用する際に、常時加わる圧力の許容値を示します。繰り返し最高使用圧力を超えて使用すると、漏れや破損の原因となります。
*2. 一時的に圧力が上昇しても、「カプラ」の性能に支障をきたさない圧力の限界値を示します。
*3.「カプラ」に使用しているシール材質の最低使用温度と最高使用温度を示します。
  最低使用温度および最高使用温度での連続使用はできませんので、その際は別途ご相談ください。
