特　長

・真空ポンプ内蔵でコンプレッサエア不要、吸着搬送の省エネ化を実現

【省エネ】圧力センサーによりポンプが自動停止　　　　　　　　【静音】エア吐出音なし

【真空保持機能】ポンプ自動停止時にバルブにより真空保持　　　【クリーン】外部エア流入なし

【どこでも使用可能】コンプレッサエア不要　　　　　　　　　　【入出力信号方式】PNP/NPN 選択

【簡単接続】ホース取り回しが不要

.

・消費電力量 MAX14.4W(※1)、電力削減率 最大77%(※2.3)

※1）使用時の瞬間最大値

※2）同能力のエジェクタとの比較

※3）エジェクタ1台あたりの使用空気量[13L/min]

.

仕　様

ダウンロード

動　画

搭載事例 PV	e-VEE 機能説明動画
e-VEE 機種選定方法動画	e-VEE 吊上げ力の試算方法動画

機　能

・本体側面のモード切り替えスイッチで動作モードを選択。

動作モード①：プログラムモード　　　　　　　　　　　　　　　　　動作モード②：タイマーモード

　　　　　　

●吸着指令信号（I/○）動作　　　　　　　　　　　　　　　　　　　●タイマー時限設定（2〜30秒）動作

吸着・離脱はロボット側からのI/○信号にて行います。　　　　　　 　タイマーのダイヤルを回し、吸着秒数を設定してください（I/○信号不要）。

I/○信号「ON」で吸着し「OFF」で離脱します。　　　　　　　　　　吸着搬送物に接触すると吸着を開始し、設定秒数後に離脱します。

※スイッチは本体側面　　　　　　　　　　　　　　　　　　　　　　※スイッチは本体側面

.

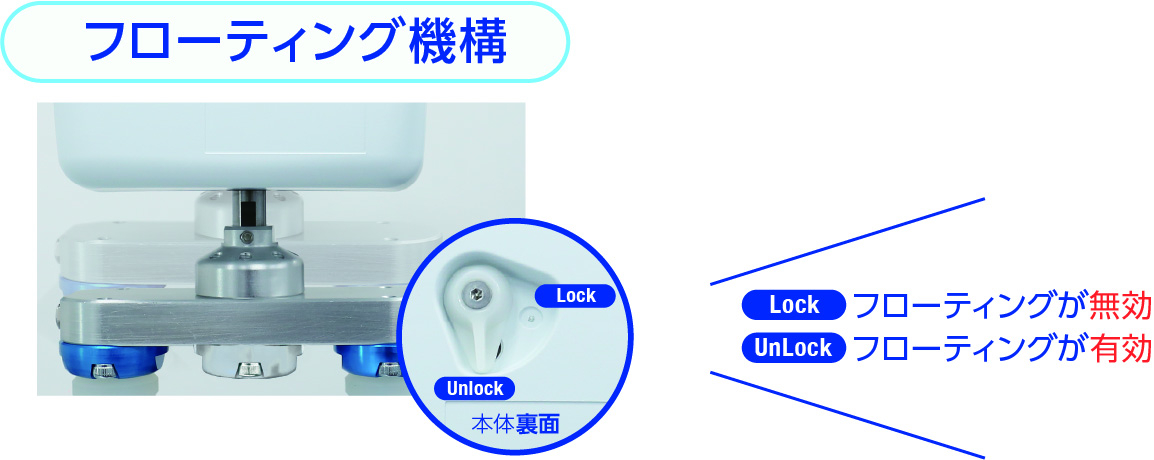

・本体背面のロックレバーでフローティングを切替。

フローティング機構

.

●Z軸方向に最大15mmのフローティングストローク

安定的な吸着および本機・ロボットへの負荷軽減のため、フローティングは有効にてご使用されることを推奨します。

じゃばら吸着パッドをご使用される場合や、吸着パッド・吸着物に押し付け力が必要な場合は無効にてご使用ください。

※スイッチは本体裏面

.

機種選定方法

e-VEEは、株式会社コスメックおよびコンバム株式会社との協業製品です。

記載の吸着パッド以外の形状・サイズおよび吸着ハンドのご購入は、コンバム（株）オンラインショップをご参照ください。

.

. .

.

・どちらかを確認、選択して接続・設置をしてください。

・

設　置

※〜6 設置機器の取付け、サイズ、形状、使用タイプ等をご確認の上、標準品/別売品を選択ください。

　　　 　　　　.

　　　 　　　　

・

別売品
