※型式をクリックすると詳細をご覧いただけます。
型式 | 適用ドアサイズ (mm) | 適用 ドア 質量 (kg) |
標準 閉じ力 (N•m) |
スプリング セット 方式 |
最大 開扉 確度 |
表面色 | トップピボット | ||||
AFD-M シリーズ |
AFD-B シリーズ |
W | H | D |
AFD-M シリーズ |
AFD-B シリーズ |
|||||
AFD-8KH-M | AFD-8KH-B | 800 以下 |
2000 以下 |
36 以上 |
50 以下 |
6.9 | 巻込式 |
180 ̊ 右 |
右開き(R): |
NKOS-M18 | N-21B |
AFD-12H-M | AFD-12H-B | 1200 | 2100 | 40 | 100 | 15.7 | |||||
AFD-14H-M | AFD-14H-B | 1400 | 130 | 19.7 | |||||||
AFD-16H-M | AFD-16H-B | 1600 | 2400 | 45 | 160 | 24.6 | N-22B | ||||
AFD-22-M | AFD-22-B | 2200 | 50 | 240 | 49.1 | ||||||
AFD-30-M | AFD-30-B | 3000 | 2600 | 55 | 410 | 68.7 | NKOS-M20 | N-23B | |||
AFD-35A-M | AFD-35A-B | 3500 | 3000 | 650 | 73.6 |
型式 | 適用ドアサイズ (mm) | 適用 ドア 質量 (kg) |
標準 閉じ力 (N•m) |
スプリング セット方式 |
最大 開扉確度 |
表面色 | トップピボット | ||
A シリーズ |
W | H | D | A シリーズ |
|||||
A-40A | 4000 | 3000 | 65 | 1000 | 78.5 | 巻込式 | 180 ̊ 右 または 左一方 開き |
右開き(R): イエローラベル 左開き(L): ホワイトラベル |
N-25B |
A-50 | 5000 | 3500 | 130 | 1600 | 127.5 | N-27 |
Note:
1. 開き勝手は品名記号の末尾に右開きはR、左開きはLで表示します。
2. トップピボットのタイプは、開き勝手記号の末尾で以下のように表示します。(M:ダブルシャフト式 B:ネジ式)
3. 中心吊型1組は、本体、受座、トップピボット(2タイプ有り)、化粧ゴムプレート類からなります。
4. 機種選定の際は、下記適用ドア早見図表をご参照ください。
5. 固定式受座の取扱い:スライド受座で納まりが適さない箇所には固定式受座を用意しております。
6. 本体のスプリング窓は両面にありますので逆窓型にも対応できます。(AFD-8KH〜AFD-16Hまで)

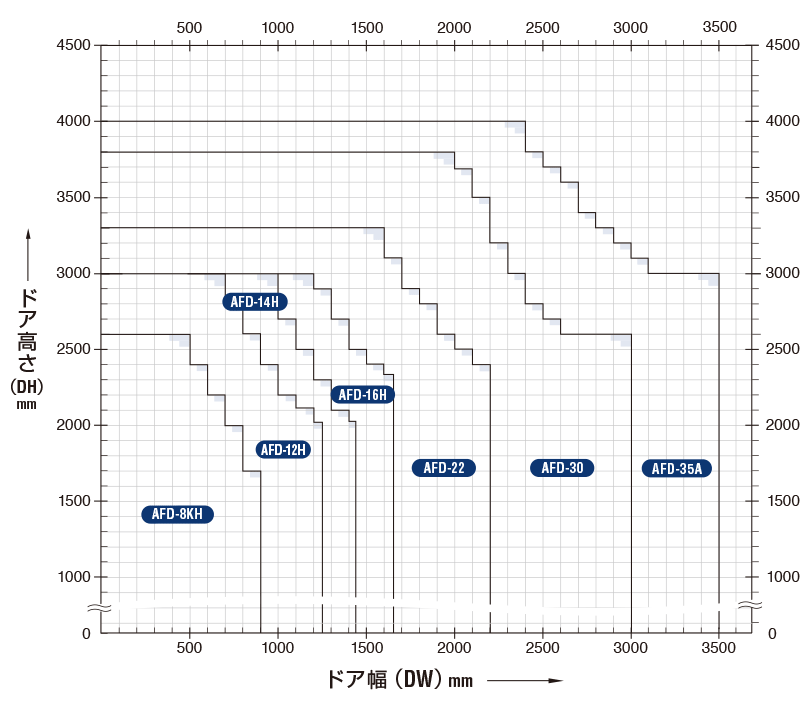

ご使用の扉の大きさ(高さ×幅)から品名をお選びください。
適用ドア質量表
型式 | 質量/ 1 m2 | 適用ドア | |
AFD-8KH-M | AFD-8KH-B | 27 kg/m2 以下 | スチール製ドア (潜り戸用) |
AFD-12H-M | AFD-12H-B | 39 kg/m2 以下 | スチール製ドア |
AFD-14H-M | AFD-14H-B | 41 kg/m2 以下 | |
AFD-16H-M | AFD-16H-B | ||
AFD-22-M | AFD-22-B | 45 kg/m2 以下 | |
AFD-30-M | AFD-30-B | 52 kg/m2 以下 | |
AFD-35A-M | AFD-35A-B | 61 kg/m2 以下 |
注意:
風速 3 m/secを適用した場合。
強制換気または風の強い場所で使用する場合はお問い合わせください。
型式 | 適用ドア | 適用ドアサイズ (mm) | 適用ドア 質量(kg) |
標準 閉じ力 (N•m) |
ストップ 機構 |
ストップ 角度 |
最大開扉角度 | 表面色 | |||
右開き | 左開き | W | H | D | |||||||
300 シリーズ | ※シリーズをクリックすると詳細をご覧いただけます。 | ||||||||||
311S (左右兼用) |
木製・アルミ製ドア (室内ドア用) |
800 以下 |
2000 以下 |
30 以上 |
30 以下 |
5.0 | o | 85 ̊ 〜 180 ̊ (フリーストップ) |
180 ̊ 右 または 左一方開き |
シルバー ブロンズ アイボリー ゴールド |
|
空丁番 | 空丁番 | ||||||||||
310 (左右兼用) |
木製・アルミ製ドア (室内ドア用) |
- | - | - | |||||||
1000 シリーズ | ※シリーズをクリックすると詳細をご覧いただけます。 | ||||||||||
1111R | 1111L | 木製・アルミ製 軽量スチール製 ドア |
850 以下 |
2000 以下 |
30 以上 |
35 以下 |
7.9 | - | - | 180 ̊ 右 または 左一方開き |
シルバー |
1111SR | 1111SL | o | 85 ̊ | ||||||||
1121R | 1121L | - | - | ブロンズ | |||||||
1121SR | 1121SL | o | 85 ̊ | ||||||||
1111FR | 1111FL | o | - | シルバー | |||||||
1121FR | 1121FL | o | 85 ̊ 〜 180 ̊ (フリーストップ) |
ブロンズ | |||||||
1211R | 1211L | - | - | シルバー | |||||||
1211SR | 1211SL | o | 85 ̊ | ||||||||
1221R | 1221L | - | - | ブロンズ | |||||||
1221SR | 1221SL | o | 85 ̊ | ||||||||
1211FR | 1211FL | o | 85 ̊ 〜 180 ̊ (フリーストップ) |
シルバー | |||||||
1221FR | 1221FL | o | ブロンズ | ||||||||
空丁番 | 空丁番 | ||||||||||
1110R | 1110L | 木製・アルミ製 軽量スチール製 ドア |
- | - | - | 180 ̊ 右 または 左一方開き |
シルバー | ||||
1120R | 1120L | ||||||||||
1210R | 1210L | ||||||||||
1220R | 1220L | ||||||||||
2000 シリーズ | ※シリーズをクリックすると詳細をご覧いただけます。 | ||||||||||
2211R | 2211L | 木製・アルミ製 軽量スチール製 ドア |
800 以下 |
2000 以下 |
30 以上 |
30 以下 |
- | - | - | 180 ̊ 右 または 左一方開き |
シルバー |
2211WR | 2211WL | ||||||||||
空丁番 | |||||||||||
2210R | 2210L | 木製・アルミ製 軽量スチール製 ドア |
|||||||||
2210WR | 2210WL | ||||||||||
100 シリーズ | ※シリーズをクリックすると詳細をご覧いただけます。 | ||||||||||
112R | 112L | 木製・軽量スチール製 ドア |
900 以下 |
2100 以下 |
30 以上 |
40 以下 |
10.0 |
- | - | 180 ̊ 右 または 左一方開き |
シルバー および ブロンズ |
112SR | 112SL | o | 85 ̊ 〜 150 ̊ | シルバー | |||||||
122R-T | 122L-T | 木製・軽量スチール製 ドア スチールフレーム |
- | - | |||||||
122SR-T | 122SL-T | o | 85 ̊ 〜 150 ̊ | ||||||||
122R-AT | 122L-AT | - | |||||||||
122SR-AT | 122SL-AT | o | 85 ̊ 〜 150 ̊ | ||||||||
132R | 132L | アルミ製・軽量スチール製 ドア パーテーションドア |
- | ||||||||
132SR | 132SL | o | 85 ̊ 〜 150 ̊ | ||||||||
143R-T | 143L-T | スチール製ドア | 60 以下 |
15.0 | - | ||||||
143SR-T | 143SL-T | o | 85 ̊ 〜 150 ̊ | ||||||||
143R-AT | 143L-AT | - | |||||||||
143SR-AT | 143SL-AT | o | 85 ̊ 〜 150 ̊ | ||||||||
空丁番 | 空丁番 | ||||||||||
110R | 110L | 木製・軽量スチール製 ドア (120T for steel frame) |
40 以下 |
- | - | - | 180 ̊ 右 または 左一方開き |
シルバー および ブロンズ |
|||
120R-T | 120L-T | シルバー | |||||||||
120R-AT | 120L-AT | ||||||||||
130R | 130L | アルミ製・ 軽量スチール製 ドア パーテーションドア |
|||||||||
140R-T | 140L-T | スチール製ドア | 60 以下 |
||||||||
140R-AT | 140L-AT | ||||||||||
200 シリーズ | ※シリーズをクリックすると詳細をご覧いただけます。 | ||||||||||
234R | 234L | 重量木製・ アルミ製・ スチール製ドア |
1200 以下 |
2100 以下 |
40 以上 |
120 以下 |
22.6 | - | - | 180 ̊ 右 または 左一方開き |
シルバー |
234SR | 234SL | o | 85 ̊ 〜 150 ̊ | ||||||||
244R-T | 244L-T | スチール製ドア | - | - | |||||||
244SR-T | 244SL-T | o | 85 ̊ 〜 150 ̊ | ||||||||
空丁番 | 空丁番 | ||||||||||
230R | 230L | 重量木製・ アルミ製・ スチール製ドア |
- | - | - | 180 ̊ 右 または 左一方開き |
シルバー | ||||
240R-T | 240L-T | スチール製ドア |
・各品名とも(空丁番を除く)スプリングヒンジ1本とダンパーヒンジ1本の組合せです。
・開き勝手は品名中右開きはR、左開きはLで表示されています。300シリーズの開き勝手は、左右兼用です。
・品名中のSは、ストップ付(ストップ機構内蔵)を示します。
・品名末尾に-Tがついている機種は、丁番羽根に取付用のタップ穴加工(M6)が施されています。同機種でタップ穴加工なしの製品も製造いたします。(例:タップ穴加工143R-T、タップ穴加工なし143-R)
・空丁番の300、1000シリーズは2枚、100、200シリーズは1枚の梱包です。
ご使用の扉の大きさ(高さ×幅)から品名をお選びください。
型式 | 適用ドア | 適用ドアサイズ (mm) | 適用ドア 質量(kg) |
標準 閉じ力 (N•m) |
ストップ 機構 |
ストップ 角度 |
最大開扉角度 | 表面色 | |||
右開き | 左開き | W | H | D | |||||||
700 シリーズ | ※シリーズをクリックすると詳細をご覧いただけます。 | ||||||||||
733R | 733L | アルミ製・ ステンレス製・ スチール製ドア |
900 以下 |
2100 以下 |
40 以上 |
120 以下 |
15.0 | - | - | 180 ̊ 右 または 左一方開き |
ステン |
733SR | 733SL | o | 85 ̊ 〜 150 ̊ | ||||||||
空丁番 | 空丁番 | ||||||||||
730R | 730L | アルミ製・ ステンレス製・ スチール製ドア |
- | - | - | ||||||
100PC シリーズ | ※シリーズをクリックすると詳細をご覧いただけます。 | ||||||||||
113R-PC | 113L-PC | 木製・アルミ製・ 軽量スチール製 ドア |
900 以下 |
2100 以下 |
30 以上 |
40 以下 |
15.0 | - | - | 180 ̊ 右 または 左一方開き |
シルバー |
113SR-PC | 113SL-PC | o | 85 ̊ 〜 150 ̊ | ||||||||
133R-PC | 133L-PC | アルミ製・ 軽量スチール製 ドア |
- | - | |||||||
133SR-PC | 133SL-PC | o | 85 ̊ 〜 150 ̊ | ||||||||
143R-T-PC | 143L-T-PC | スチール製 ドア |
60 以下 |
- | - | ||||||
143SR-T-PC | 143SL-T-PC | o | 85 ̊ 〜 150 ̊ | ||||||||
空丁番 | 空丁番 | ||||||||||
110R-PC | 110L-PC | 木製・ 軽量スチール製 ドア |
40 以下 |
- | - | - | |||||
130R-PC | 130L-PC | アルミ製・ 軽量スチール製 ドア |
|||||||||
140R-T-PC | 140L-T-PC |
スチール製ドア |
60 以下 |
||||||||
200PC シリーズ | ※シリーズをクリックすると詳細をご覧いただけます。 | ||||||||||
234R-PC | 234L-PC | 重量木製・ アルミ製・ スチール製ドア |
1200 以下 |
2100 以下 |
40 以上 |
120 以下 |
22.6 | - | - | 180 ̊ 右 または 左一方開き |
シルバー |
234SR-PC | 234SL-PC | o | 85 ̊ 〜 150 ̊ | ||||||||
244R-T-PC | 244L-T-PC |
スチール製ドア |
- | - | |||||||
244SR-T-PC | 244SL-T-PC | o | 85 ̊ 〜 150 ̊ | ||||||||
空丁番 | 空丁番 | ||||||||||
230R-PC | 230L-PC | 重量木製・ アルミ製・ スチール製ドア |
- | - | - | ||||||
240R-T-PC | 240L-T-PC | スチール製ドア |
※型式をクリックすると詳細をご覧いただけます。
使用区分 | 閉駆動方式 | 戸袋壁収納 | シリーズ | 型式 | 適用扉質量 (kg) |
適用扉幅 width (mm) |
木製建具 |
傾斜式(レール傾斜) |
非対応 | DSC-CW シリーズ |
DSC-CW30V | 10 - 30 | 600 - 1600 |
DSC-CW60V | 30 - 60 | |||||
DSC-CW03 | 10 - 30 | 700 - 1600 | ||||
DSC-CW08 | 30 - 60 | |||||
水平式(ゼンマイバネ) |
NSC-CW シリーズ |
NSC-CW60V | 10 - 60 | 600 - 1600 | ||
NSC-CW23 | 10 - 30 | 700 - 1600 | ||||
NSC-CW48 | 30 - 80 |
※型式をクリックすると詳細をご覧いただけます。
使用区分 | 閉駆動方式 | 戸袋壁収納 | シリーズ | 型式 | 適用扉質量 (kg) |
適用扉幅 (mm) |
鋼製建具 | 傾斜式(レール傾斜) | 非対応 | DSC-C シリーズ |
DSC-C30V | 10 - 30 | 600 - 1600 |
DSC-C60V | 30 - 60 | |||||
DSC-C03 | 10 - 30 | 700 - 1600 | ||||
DSC-C08 | 30 - 60 | |||||
DSC-C015 | 80 - 150 | |||||
水平式(ゼンマイバネ) |
NSC-C |
NSC-C60V | 10 - 60 | 600 - 1600 | ||
NSC-C48 | 10 - 80 | |||||
NSC-CB48 (浴室仕様) | 10 - 80 | 700 - 1600 | ||||
NSC-C1215 | 80 - 150 | |||||
NSC-C2525 | 150 - 250 | 900 - 2500 |
※型式をクリックすると詳細をご覧いただけます。
使用区分 | 閉駆動方式 | 戸袋壁収納 | シリーズ | 型式 | 適用扉質量 (kg) |
適用扉幅 (mm) |
防火扉(鋼製建具) | 傾斜式(レール傾斜) | 非対応 | DSC-CF シリーズ |
DSC-C08F | 30 - 80 | 詳細については お問い合わせください |
DSC-C015F | 80 - 150 | |||||
水平式(ゼンマイバネ) | NSC-CF シリーズ |
NSC-C48F | 30 - 80 | |||
NSC-C1215F | 80 - 150 | |||||
NSC-C2525F | 150 - 250 |
※型式をクリックすると詳細をご覧いただけます。
使用区分 | 閉駆動方式 | 戸袋壁収納 | シリーズ | 型式 | 適用扉質量 (kg) |
適用扉幅 (mm) |
BLドア対応 | 傾斜式(レール傾斜) | 非対応 | BL シリーズ | BL-DSC-C08 | 60 | 詳細については お問い合わせください |
水平式(ゼンマイバネ) | BL-NSC-C48 |
