製品詳細

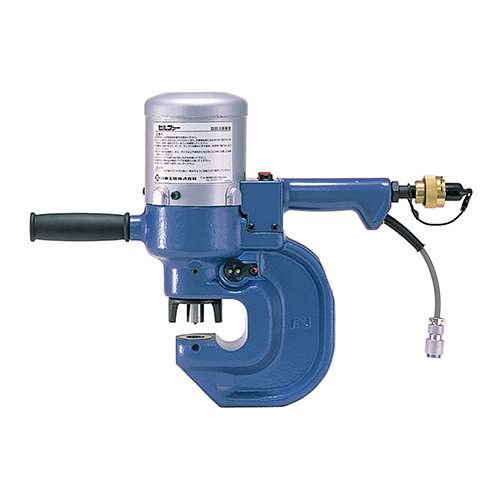

セルファー　ＨＡ０６－１３２２（最大加工奥行き ６０ｍｍ）

携帯式単動油圧パンチャー　
●　軽量型（丸穴専用）　
●　穴あけ能力SS400：最大穴径φ22mm、最大板厚13mm　
●　ホースの接続や取扱いが簡単な単動式油圧パンチャー。　
●　各種鋼材への穴あけを現場で加工。　
●　復元力の強いウレタンスプリングを採用。　
●　ポンチ・ダイスのクリアランス最小化が、打ち抜き音を低減。

型　　式　　　　HA06-1322
適用油圧ポンプ　SC-05(100V)、SC-10(200V)
最大加工奥行き　60mm
穴あけ能力　最大板厚(SS400) 13mm　最大穴径(SS400) φ22mm
穴あけ時間　　　※ﾎﾟﾝﾌﾟSC-10(200V) 7.0sec
　　　　　　　　※ﾎﾟﾝﾌﾟSC-05(100V) 10.5sec
最大使用圧力　　68.65MPa
最大出力　　　　304kN（31tf）
ラムストローク　21mm
本体質量　　　　21.5kg　
本体寸法　　　　高さ381mm×長さ524.1mm
標準付属品　・Dﾎﾟﾝﾁφ18:1個　　　　　・Dﾎﾟﾝﾁφ22:1個（本体装着）
　　　　　　・Dﾀﾞｲｽφ18:1個　　　　　・Dﾀﾞｲｽφ22:1個（本体装着）
　　　　　　・六角棒スパナ 4mm：1本　　・スパナ：1本
　　　　　　・ホースキットAssy 5m：1本・サブハンドルAssy:1set
　　　　　　・工具箱：1箱

※穴径と板厚には次のような制限があります。これを超えて使用しないでください。
SS400：最大板厚=0.8×穴径　なお、ステンレスや硬い材料は穴あけできません。
※穴あけ時間：５０Ｈｚの電源条件下で、各機器の最大穴あけ能力（最大穴径×最大板厚）でＳＳ４００材を加工した場合に要する時間。なお、穴あけ時間は使用時のポンプの油温により異なります。
