製品情報（ＮＫカプラコイルホース　ハイカプラエース付き　ＮＫＣ－５０５Ｂ）

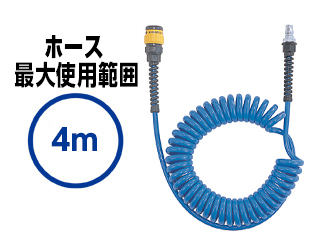

ＮＫカプラコイルホース　ハイカプラエース付き　ＮＫＣ－５０５Ｂ

●「ハイカプラエース」（ソケット）にホース折れを防ぐスプリングナットと柔軟性・耐久性・耐摩耗性に優れたウレタンホースを標準装備。
●ポリウレタン樹脂チューブをスパイラル加工し、ばね特性を備えたコイルホースタイプ
●ソケットにはスリーブをロックし不意の分離を防止する「分離防止機構」を内蔵。
●プラグ・ソケットの接続は、押し込むだけのワンタッチ接続。
●ホースは冬場の硬化が少なく、油が付いても表面がベトつかず長寿命。

取付形状・サイズ　：小口径ハイカプラプラグ
ホースサイズ　　　：φ5mm×φ8mm
ホース最大使用範囲：4m

※「ハイカプラ」の10型・17型・20型・30型・40型・60型と接続できます。
※「ハイカプラ」シリーズ（400型・600型・800型を除く）、「ナットカプラ」シリーズの各製品と接続できます。

二酸化炭素(CO2)排出量 (kg-CO2)
製造時 1.08
廃棄時 0.27

製品についてのお問い合わせ

ダウンロード

ダウンロード

　　電子カタログ

基本情報

型式名	商品コード ※	製品番号 ※	JANコード	グループ名	サブグループ名
NKC-505B	52494	CB14899	4992338524944	迅速流体継手「カプラ」	低圧空気用（片路開閉型）

※ ご注文の際は、製品番号もしくは商品コードをご指定下さい。

仕様

シリーズ名	ＮＫカプラホース・ＮＫカプラコイルホース	適用流体	空気
形状	ソケット（めす）	本体材質	エンジニアリングプラスチック（ＰＢＴ，ＰＯＭ）
シール材質	ニトリルゴム	バルブ構造	バルブ付き
特徴	流路双方型ワンタッチ	最高使用圧力	1 MPa
使用温度	-5 ～ 60 ℃

※適用流体と本体材質・シール材質の適合性については、流体の成分、濃度、温度等を考慮し慎重にご選定をお願いいたします。

※詳しい仕様はカタログをご覧ください。

※カタログ最終頁の「カプラ使用上のお願い」のご確認をお願いいたします。

※型式欄には材質の記号も表記しております。
