高圧水素の
供給・充てん継手
「HHVカプラ」

「HHVカプラ」は、全国の定置式・移動式の水素ステーションで活躍しています。
また、産業分野への普及が進むなか、さまざまなニーズにお応えしながら、さらなる安全性や軽量化へ取り組んでいます。

トヨタの燃料電池自動車「MIRAI」への水素充てん

コラム

「HHVカプラ」の語源

次世代の車両「燃料電池自動車」への高圧水素充てんを目的に開発された迅速流体継手「カプラ」の名称として、頭文字を組み合わせて誕生しました。

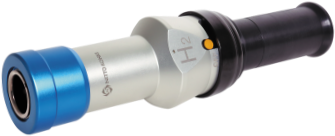

「HHVカプラ」ノズル

70MPa

HHV-3SS-H875-LW (Type C)
質量：2.2kg
取付形状：3/4-16UNF (HP3/8 メス)

35MPa

HHV-3SS-H35-NI-ASL (Type C)
質量：1.7kg
取付形状：G3/8 オス

70MPaノズルの特長

「HHVカプラ」関連動画

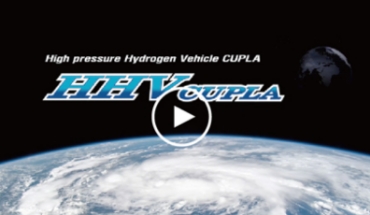

プロモーションビデオ(70MPa)
プロモーションビデオ(35MPa)
構造説明(70MPa)

「HHVカプラ」レセプタクル

70MPa

HHV-3P-H88-HP3/8バルブ有
HHV-3P-H88-VLバルブ無
取付形状：3/4-16UNF (HP3/8) 他

35MPa

HHV-3P-H35-MP3/8
取付形状：9/16-18UNF (MP3/8) 他

レセプタクルの特長

高圧水素ガスを燃料電池自動車（FCEV）へ供給する際の車両充てん口に採用。市場実績多数有り。
独自の内部構造によって、車両側からの水素ガスの逆流防止、異物の流入防止機能を搭載。
長年培ってきたシール技術によって、超高圧環境においても安定したシール性を発揮

高圧水素ガスを燃料電池自動車（FCEV）へ供給する際の車両充てん口に採用。市場実績多数有り。

独自の内部構造によって、車両側からの水素ガスの逆流防止、異物の流入防止機能を搭載。

長年培ってきたシール技術によって、超高圧環境においても安定したシール性を発揮

70MPa大流量（ハイフロー）
モデルシリーズ参考品

最高使用圧力：87.5MPa
参考CV値：1.23(実測値)

緊急離脱カプラ

加圧条件下でも反発無く安全に分離し、ディスペンサや車両を保護。
自動開閉バルブ内蔵による離脱後のガス流失を防止。

70MPa

ERC-3HSP-H875-B400
質量：5.0kg
取付形状：3/4-16UNF (HP3/8メス)

35MPa

ERC-3HSP-B-NI
質量：2.5kg
取付形状：G3/8 オス

オプション製品

逆止弁 / フィルタ特別受注品

トヨタ自動車株式会社燃料電池自動車「MIRAI」で実績のある、
高圧水素ガス対応可能な部品を単体でもご用意しております。

「HHVカプラ」の事例

杉並水素ステーション

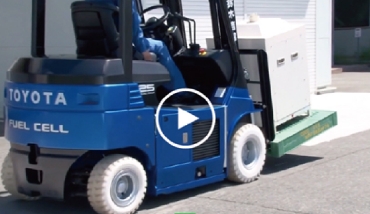

FCフォークリフトへの水素充てん

水素充てんユニット＋ FCフォークリフト

動画

Movie

「HHVカプラ」での水素充てん動画

池上水素ステーション
FCフォークリフト
セントレア貨物地区水素充てん所
（中部国際空港）

日東工器は「HHVカプラ」を通じて

FCEV(燃料電池自動車)を応援しています。

燃料電池自動車は、走行時にCO2を排出しない次世代のエコカーです。
日東工器は、燃料電池自動車システムへの製品供給を行うことで、
地球環境にやさしい水素社会の実現に貢献します。
