2003年09月10日

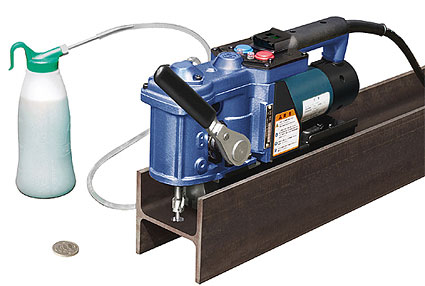

日東工器(社長 高田素行)はH形鋼、厚鋼板など各種鋼材への現場穴あけ加工で簡便に使用できる低丈型磁気応用穴あけ機「アトラエース LO-3000」(商品名)を10月から全国で本格発売します。
同機は、ドリル駆動モータを横置とした新設計構造を採用して本体全高を176mmと低く抑え、併せて加工現場への搬入・移動が楽にできるよう小型・軽量化を図っているのが最大の特徴。
穴あけ能力は最大板厚35mm、最大穴径30mmとなっています。
日東工器の磁気応用穴あけ機「アトラエース」は加工鋼材にマグネットで吸着したうえで、独自の環状刃物「ジェットブローチ」・「ハイブローチ」(商品名) を使って穴あけする電動工具。建築物・橋りょうや各種産業機械・装置、船舶、プラント類の構造材、鉄骨への現場穴あけ作業で便利に使われています。
今回の"低丈タイプ"は、特に狭い所や高所、さらに壁面などでの穴あけニーズに対応して開発したもので、本体重量はわずか8.2kgと小型・軽量のコンパクト。このため、多種多様な鋼材使用現場に手軽に持ち運んでの穴あけ追加工に最適です。
このほかの主な特徴は
(1)H形鋼の100mmウェブに吸着使用できる
(2)穴あけ位置合わせは前後・左右とも10mm幅の調整可能
(3)ドリル送りハンドルは機械の左右どちらにも装着できる
(4)切削油は「ジェットオイラー」で注油
(5)過負荷で電気ドリルが停止しても0.5秒で再回転できるクィックリターン機能によって作業効率がアップ
(6)壁面や高所での穴あけ加工の際は、本体をマグネットとともに安全ベルト(ストラップ)でも固定する方式によって、安全に作業できる―――など。
電源 | AC100V50/60Hz | ||
---|---|---|---|
電気 ドリル | 定格消費電力 【W】 | 710 | |
定格電流 【A】 | 7.5 | ||
無負荷回転速度 【min-1】 | 1100 | ||
マグネット消費電力 【W】 | 35 | ||
穴あけ 能力 | 刃物 | 穴径 | 板厚 |
ジェットブローチ ワンタッチタイプ |
φ14~φ17 | 6~25mm | |
17.5~φ30 | 6~35mm | ||
マグネット最大磁力 【N(kgf)】 | 5,550(561) | ||
マグネット寸法 【mm】 | 65(幅)×145(長さ) | ||
キャブタイヤコード | 1.25mm2 3芯 5m | ||
位置調整範囲 | 左右移動 | 10mm | |
前後移動 | 10mm | ||
本体質量 【kg】 | 8.2(電源コード含まず) |
以上
