製品情報（ＤＰ０１１０－Ｘ３（ＤＣ１２Ｖ，ＰＷＭ））

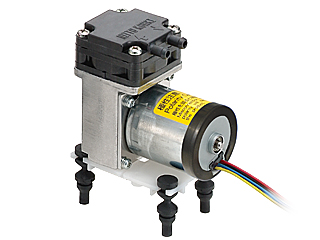

ＤＰ０１１０－Ｘ３（ＤＣ１２Ｖ，ＰＷＭ）

モータ回転をパルス幅変調(PWM)で制御できる専用のＤＣブラシレスモータを使用した真空ポンプ／コンプレッサ兼用ポンプです。
モータの回転を制御することによりポンプの吐出空気量可変を実現しました。また、モータ回転数を検出する機能も付加しています。
より信頼性を必要とする医療器、分析器などの機器組込み用のエア源・真空源として最適です。

到達真空度　　　-66.6kPa
吐出空気量　　　7.5L/min
定格電圧　　　　DC12V
最高圧力　　　　150kPa
最大電流　　　　1.4A
使用圧力範囲　　-66.6～150kPa
定格時間　　　　連続
耐用時間　　　　8,000時間(MTTF)
吸入口サイズ　　φ6(外径)
吐出口サイズ　　φ6(外径)
コイル絶縁階級　A種相当
取付寸法　　　　50(L)×30(W)
本体質量　　　　0.3kg
リード線長さ　　180±20mm
モータ回転数制御
　制御方法　　　　パルス幅変調(PWM方式)
　制御電圧　　　　2.5～5.0V
　制御周波数　　　15～25kHz
　デューティー比　80～100%(推奨)

■詳細は別途仕様書を参照ください。

製品についてのお問い合わせ

ダウンロード

ダウンロード

基本情報

型式名	商品コード ※	製品番号 ※	JANコード	グループ名	サブグループ名
DP0110-X3(DC12V, PWM)	41756	LB07492	4992338417567	ポンプ・コンプレッサ	コンプレッサ／真空ポンプ兼用

※ ご注文の際は、製品番号もしくは商品コードをご指定下さい。

仕様

用途	コンプレッサ・真空ポンプ兼用	電源／周波数	DC 12V
駆動方式	DCモータ	最高圧力	150 kPa 1.5 kgf/cm2
最大電流	1.4 A	吐出空気量	7.5 L/min
到達真空度	-66.6 kPa -500 mmHg
