ブラシレスデルボ® Cシリーズ（電流制御タイプ）型式 DLV04C/DLV10C

ブラシレスデルボ® Cシリーズ（電流制御タイプ）型式 DLV04C/DLV10C

デジタルカタログ

取扱説明書

プロモーションビデオ

SOFT締め

タッピンねじや締結物がゴム等の軟体など、ねじ込み負荷が高いワークに適した締め方

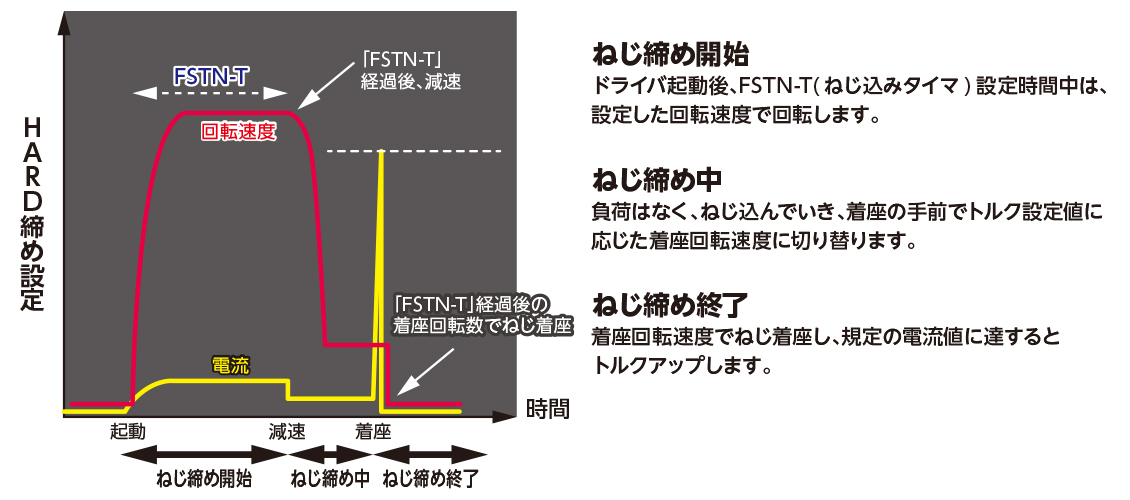

HARD締め

タップ済みワークや金属等の剛体など、ねじ込み負荷が小さいワークに適した締め方

FSTN-T ねじ込みタイマ（HARD締め設定のみ）

HARD締め設定時に使用可能、ねじ締め時間を短縮

主な設定
• FSTN-TYPE: HARD / TORQUE: 10% / SPEED: 900min^-1 / FSTN-T: 2.00s

4つの作業チャンネル

個別のトルクと回転速度を4パターン登録可能

主な設定
• CH:1 / FSTN-TYPE: SOFT / TORQUE: 30% / SPEED: 600min^-1 / COUNT: 3
• CH:2 / FSTN-TYPE: SOFT / TORQUE: 15% / SPEED: 650min^-1 / COUNT: 2
• CH:3 / FSTN-TYPE: SOFT / TORQUE: 35% / SPEED: 800min^-1 / COUNT: 1
• CH:4 / FSTN-TYPE: HARD / TORQUE: 50% / SPEED: 850min^-1 / COUNT: 4

カウント機能

ヒューマンエラーの防止

便利な機能設定

①ソフトスタート

②増し締め禁止タイマ

③ねじ締め時間の下限値/上限値

④初期化

スタートアップ

主な初期設定
• FSTN-TYPE: SOFT / TORQUE: 10% / SPEED: 600min^-1

基本操作説明

主な設定
• FSTN-TYPE: HARD / TORQUE: 10% / SPEED: 900min^-1 / SOFT-START: Lv9 / FSTN-T: 2.00s

トルク設定方法
